BIM设计和咨询服务1.产品概述纯真软件 BIM 设计研发中心，位于杭州“云栖小镇”，负责 BIM 技术的研发和实施，主要提供 BIM 设计、咨询、培训、开发、逆向、仿真、数字化工厂、BIM 云平台等服务，可承接BIM设计和咨询业务。 2.输变电工程三维设计和bim专项应用

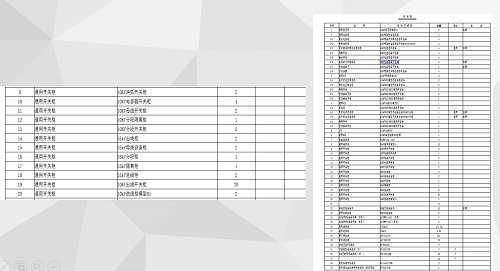

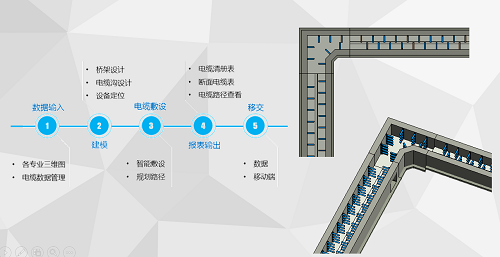

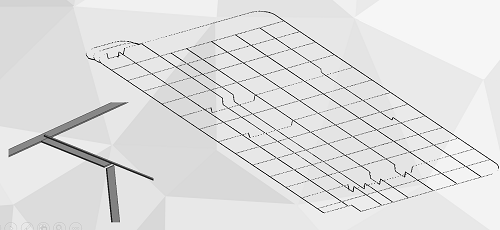

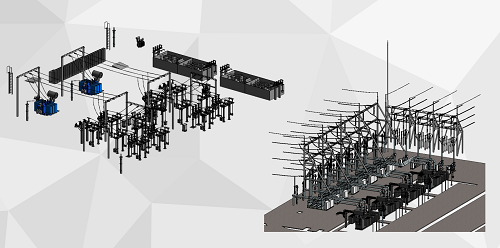

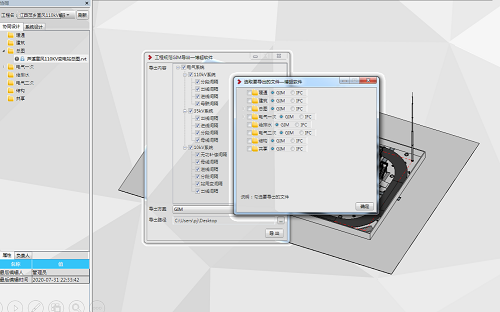

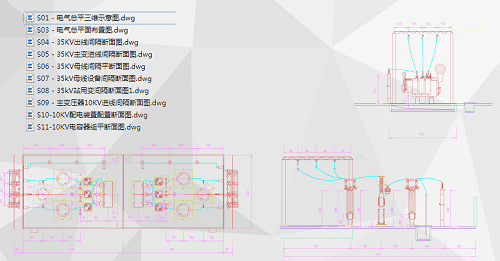

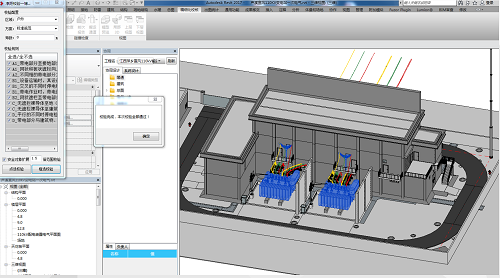

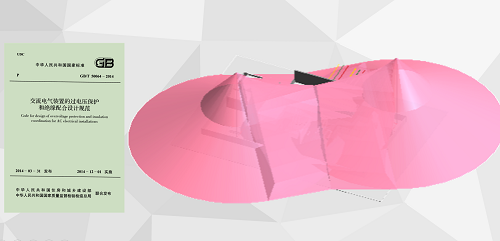

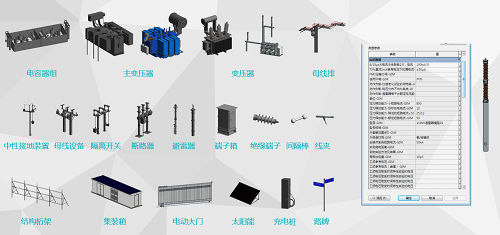

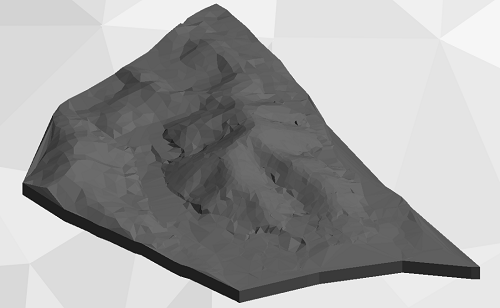

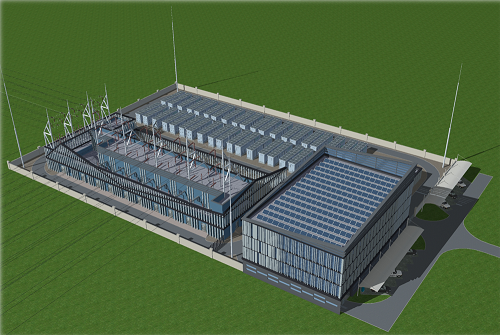

35kV变电站三维设计业绩列举：35kV变电站工程、35kV变电站扩建工程、35kV变电站增容改造工程等。 工程概况： 宣风变电气总平面布置方案站内建设钢混结构的单层综合电气楼一栋，其轴线主体结构尺寸为61.55*23m（东西长*南北宽）；在进站大门处建设警卫室和配套卫生间一处，其轴线主体结构尺寸为6.5*4.5m（东西长*南北宽）；站内道路转弯半径为9m；站内设置2基高为30m的避雷针。 工程概况： 湖南株洲白关220KV智慧能源变电站，该项目工程分为数据中心、配电装置楼、户外电气三部分，变电站总用地面积12538㎡。 设计内容： 在设计阶段完成对电网线路走向、电厂位置等设计方案的优化，并在三维实景中校验和查看设计成果，实现设计效率和质量的提升。输电线路三维设计不仅包含可视化三维模型，还包括线路中铁塔的制造厂家、零件个数、导线的尺寸、流量，甚至也可包含由现场传回的实景监控录像等。 土建模型包括变电站内的建筑、结构、水工及暖通等专业模型。 电气模型包括变电站内的变电一次、变电二次电气模型  设备族库包含电容器族、主变压器、变压器、母线排、中性接地装置、母线设备、隔离开关、断路器、避雷器、端子箱、绝缘端子、间隔棒、线夹、结构桁架、集装箱、电动大门、太阳能、充电桩、路牌等。 三维设计完成后导出二维图纸，且节省图纸更新时间 根据装修图进行外立面装饰的模型搭建，使其颜色、尺寸与设计图保持一致，最后导入渲染软件中查看效果，多方沟通后及时调整。 分别将各配电装置建立信息化模型，一键进行电气安全净距校验，可快速检查出安全净距不符合设计规范的点，同时可快速定位，并且导出安全净距检测报告。 根据《交流电气装置的过电压保护和绝缘配合设计规范》相关规范验算。BIM三维技术将计算数据转化为3D模型，任何一方都可查看变电站避雷针的保护遮罩，检查建筑物是否都在保护范围内。 建立全站接地系统，包括建筑物接地、设备引下线、水平接地网、垂直接地极、接地深井等三维模型。 通过读取电缆清册的逻辑信息，结合平面设备布置及路径，自动进行电缆优化敷设、精确统计电缆长度，从根本上杜绝了人为失误，保证了设计质量，提高设计速度。 通过三维设计模型的自动构件统计功能，快速准确的计算出各类构件所需要的数量，以便及时评估因为设计变更引起的材料需求变化，已经由此产生的成本变化。 根据地勘报告整合每层地形与地质数据，将每层的高程数据信息导入到BIM软件，生成地形实体。 见最终生成符合国家电网标准的GIM、IFC格式，完成35KV~1000KV所有电压等级的变电站可研、初设、施工图及竣工图的三维设计工作，实现三维设计成果的数字化移交。 |
